东阳市东春电子磁铁厂家可提供高温钕磁体，如N35RH稀土永磁铁，最高工作温度约为260度，是高质量电动汽车电机的最佳选择。另外我们还可提供具超低可逆温度系数特殊钕磁，其剩磁温度系数 aB 范围-0.09%到-0.11%，矫顽力温度系数aHcj从-0.45%到-0.55%，而不是普通牌号的温度系数aB从0.12%到-0.13%，aHc j从-0.55到-0.65%。特殊级低温度系数磁体意味着在高温下工作更稳定。

还有其他种材质的的高温永磁体，例如Alnico磁体具有最低的可逆温度系数，可以在高达600摄氏度的温度下工作，但其磁能积BHmax（只能达到约10-12MGOe）比钕铁棚永磁体的磁能积（其BHmax从30-54MGOe不等）小得多，它们主要用于各种仪器。

大多数钐钴永磁体可以工作300摄氏度，最近新开发的特殊高温钐钴磁体可工作在550摄氏度下，但其磁能产品只能达到26MGOe。 如果磁能积是32MGOe的钐钴磁铁，其最高工作温度为300摄氏度左右。另外，钐钴磁铁表面基本不用电镀，但是他们比钕磁铁更脆更容易缺角碎裂， 在应用中，可以通过给钐钴镀镍、镀锌或者喷环氧来减少磁铁应用装配过程中的缺角问题。

最后一种永磁体而是价格最便宜的铁氧体永磁， 其某些最大工作温度可达150摄氏度。

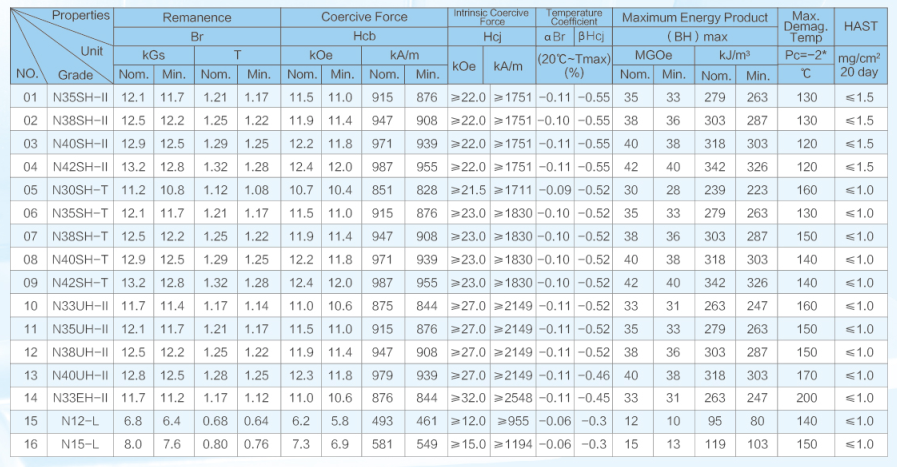

低温度系数钕磁体性能表：

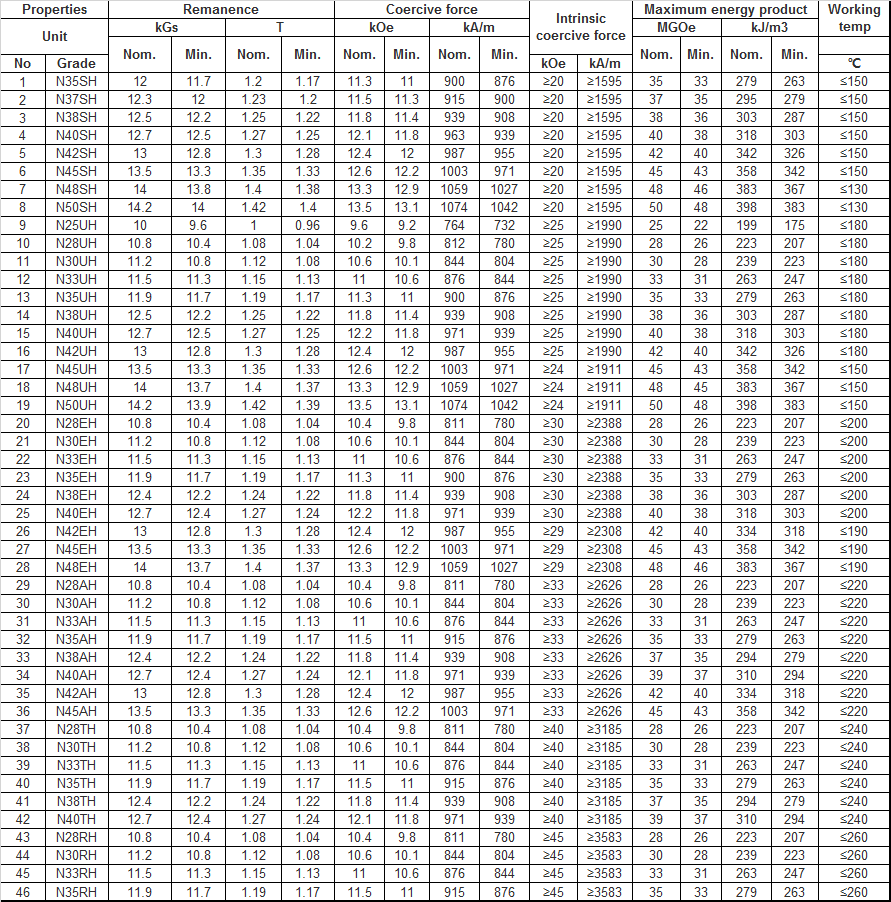

高温钕磁体性能表
